Kit de renfort de benne ARB pour Ford Ranger Double Cab / Extra Cab T9 2022+ / Volkswagen Amarok Double Cab 2023+

Le kit de renfort de benne ARB J-Brace 4140135 est conçu pour renforcer la liaison entre le châssis du véhicule et la benne lors de l'installation d'un hard top.

Le renfort est installé sous le véhicule, indépendamment du hard top, afin de consolider la structure de la benne et de mieux répartir les contraintes générées par le poids du hard top et de ses équipements. La notice ARB confirme son application au Ford Ranger 2022+ Double Cab et Extra Cab, ainsi qu'au Volkwagen Amarok 2023+ Double Cab.

Depuis mi-octobre 2024, Ford équipe progressivement les Ranger concernés d'un J-Brace d'origine. Lorsque ce renfort usine est déjà présent, le kit ARB 4140135 n'est plus nécessaire comme montage. Une vérification du véhicule est donc recommandée avant installation.

Caractéristiques techniques:

 - Type: kit de renfort de benne / J-Brace

 - Application: véhicules antérieurs à mi-octobre 2024 lorsque le J-Brace d'origine n'est pas déjà présent

 - Renfort de liaison entre le longeron de châssis et la benne

 - Montage sous le véhicule

 - Installation indépendante du hard top

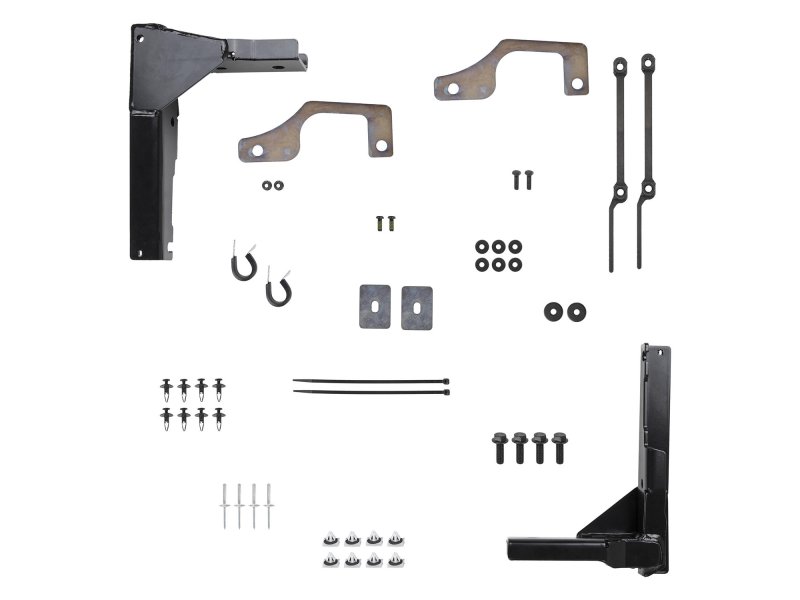

 - Kit comprenant un renfort droit et un renfort gauche avec plaques, entretoises et visserie de montage

Fonction et usage:

 - Le J-Brace renforce la connexion structurelle entre le châssis et la benne afin de limiter les contraintes supplémentaires générées lors de l'installation d'un hard top.

 - ARB indique que ce renfort contribue à protéger l'intégrité de la benne, notamment lorsque le véhicule reçoit un hard top et des équipements supplémentaires susceptibles d'augmenter les charges appliquées à la structure.

  - Le kit doit être utilisé lorsque le véhicule ne dispose pas déjà d'un J-Brace approuvé monté d'origine. Pour les véhicules plus récents, une inspection visuelle doit être réalisée avant montage afin de vérifier la présence du renfort usine.

Installation:

 - Le kit se monte sous le véhicule et comprend deux renforts J-Brace, un côté droit et un côté gauche. La notice prévoit notamment la fixation des renforts sur la structure de la benne et du châssis à l'aide des plaques écrous, entretoises et fixations fournies.

 - Pour le Ford Ranger Double Cab, la procédure nécessite notamment un accès par les passages de roues arrière. Pour le Ford Ranger Extra Cab, ARB précise que les étapes 2 à 8 relatives au démontage des passages de roues ne sont pas nécessaires et que l'installation débute directement à l'étape 9.

 - Les couples de serrage précisés par ARB sont:

M6: 9 Nm

M8: 25 Nm

M10: 44 Nm

M12: 125 Nm

 - Temps de montage indicatif: 45 min

Avantages:

 - Renforce la liaison entre le châssis et la benne

 - Adapté à l'installation d'un hard top ARB

 - Répartition renforcée des contraintes appliquées à la benne

 - Installation indépendante du hard top

 - Kit complet avec renforts droit et gauche et visserie associée

 - Temps de montage réduit

 - Permet de répondre aux exigences de renfort des véhicules ne disposant pas du J-Brace d'origine
