Kit de boudins pneumatiques OME pour Ford Ranger T9 2023+ / Volkswagen Amarok 2023+

Le kit de boudins pneumatiques OMEAB004 est conçu pour compléter la suspension arrière à lames paraboliques des Ford Ranger T9 2023+ et Volkswagen Amarok 2023+. Il permet d’adapter le soutien de la suspension en fonction de la charge transportée tout en conservant le fonctionnement progressif des lames paraboliques lorsque le véhicule est peu chargé. ARB indique que ce kit est spécifiquement prévu pour les configurations équipées de lames paraboliques OME.

Les boudins intègrent une butée interne permettant leur utilisation sans pression. Le véhicule peut ainsi rouler avec les boudins à 0 psi lorsqu’aucune assistance supplémentaire n’est nécessaire, puis être gonflé selon la charge. Le système accepte jusqu’à 45 psi par boudin.

Caractéristiques techniques:

- Marque: Old Man Emu

- Type: kit de boudins pneumatiques

- Position: arrière

- Configuration: pour suspension arrière à lames paraboliques OME

- Nombre de boudins: 2

- Pression maximale: 45 psi par boudin

- Débattement admissible du boudin: ± 50 mm

- Plage de hauteur du boudin: 100 à 200 mm

- Angle maximal admissible: 6°

- Butée interne intégrée

- Gonflage manuel par valves Schrader incluses

- Système de purge indépendant pour chaque boudin

- Compatible avec les systèmes de commande pneumatique ARB

Fonction et usage:

- Complète les lames paraboliques arrière OME.

- Permet d’adapter le soutien de la suspension en fonction de la charge transportée.

- Peut fonctionner à 0 psi lorsque le véhicule ne nécessite pas d’assistance pneumatique supplémentaire.

- Permet d’augmenter progressivement la pression lorsque la charge arrière augmente.

- Aide à limiter l’affaissement de l’arrière du véhicule sous charge.

- Permet de maintenir plus facilement l’assiette du véhicule avec un équipement ou un chargement variable.

- Chaque boudin peut être gonflé et purgé séparément en configuration manuelle.

- Compatible avec une commande manuelle, une commande par application ARB ou le système LINX selon les équipements complémentaires installés.

- Le système pneumatique ne modifie pas le PTAC ni les charges maximales homologuées sur les essieux du véhicule.

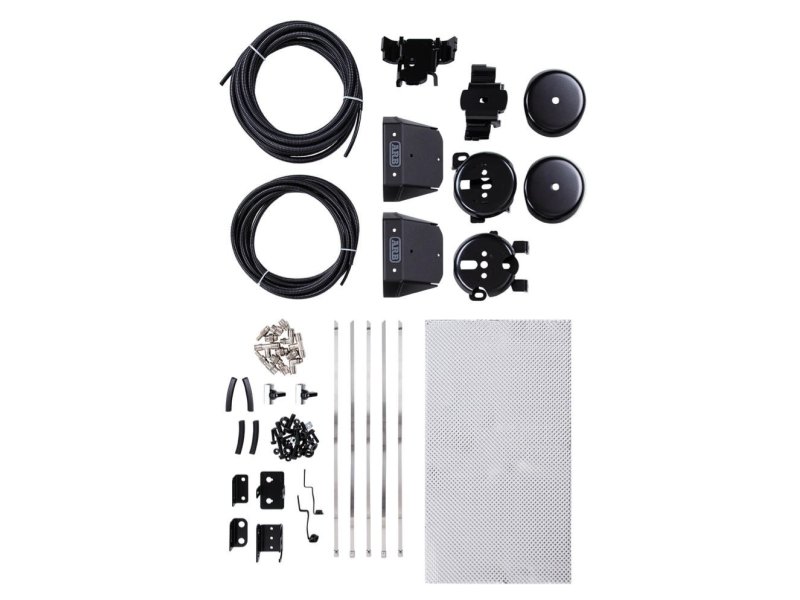

Composition du kit:

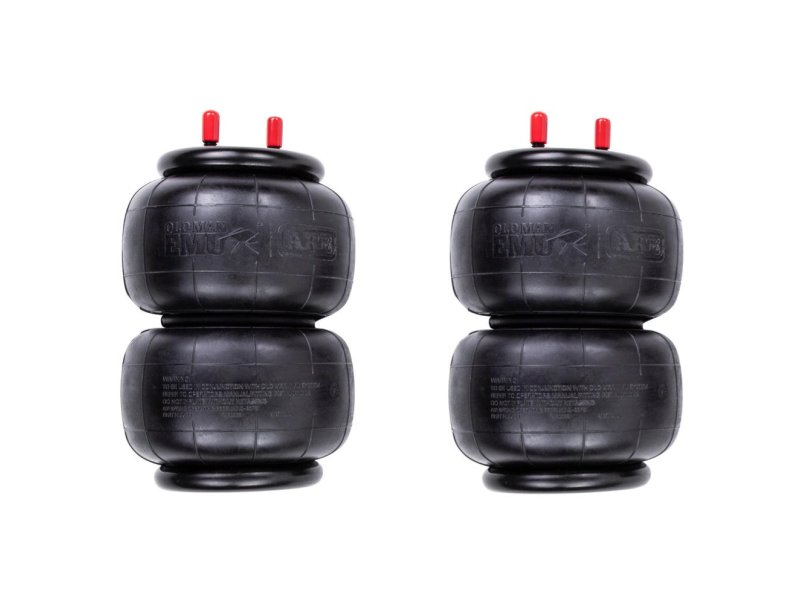

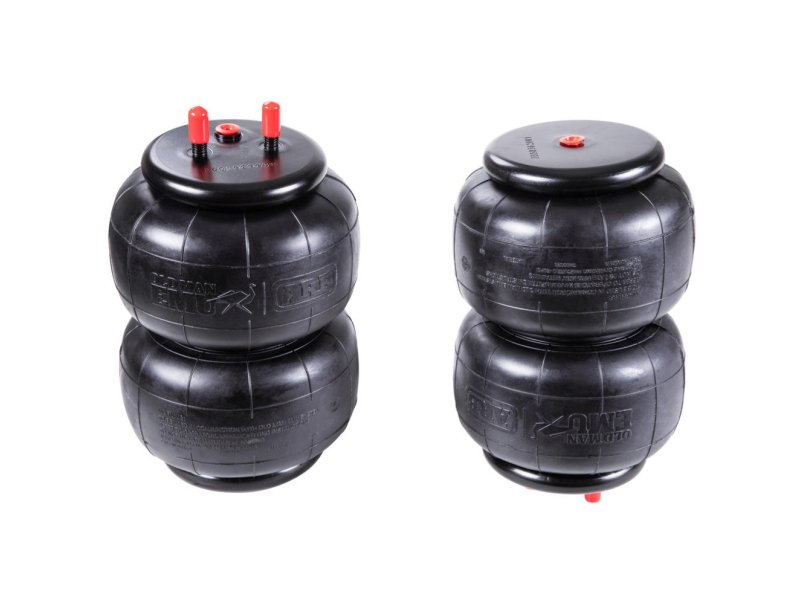

- 2 boudins pneumatiques OME

- Supports supérieurs droit et gauche

- Supports inférieurs droit et gauche

- Protection thermique pour échappement

- Kit de raccords pneumatiques

- Supports pour valves de gonflage et de purge

- 2 valves de gonflage

- 2 valves de purge

- 2 silencieux

- Tuyaux pneumatiques 6 mm et 8 mm

- Raccords pneumatiques

- Visserie et éléments de fixation

- Étiquettes d’avertissement

Installation:

- Installation sur l’essieu arrière avec les lames paraboliques OME correspondantes.

- Les butées arrière d’origine sont déposées lors du montage, la fonction de butée étant intégrée aux boudins pneumatiques.

- Les supports inférieurs sont montés conjointement avec les étriers de fixation des lames.

- Les supports supérieurs viennent se fixer sur le châssis.

- Une protection thermique doit être installée lorsqu’une source de chaleur, notamment la ligne d’échappement, se trouve à proximité d’un boudin.

- Les tuyaux pneumatiques doivent être coupés avec un coupe-tube adapté afin d’éviter toute déformation pouvant provoquer une fuite.

- Après installation, gonfler les deux boudins à 45 psi et contrôler l’étanchéité à l’eau savonneuse, puis ramener la pression à 0 psi afin de vérifier la hauteur de caisse.

- Montage par un professionnel recommandé.

- Temps de montage indicatif: 2h00

Commande pneumatique:

Le kit peut fonctionner de trois manières:

- Commande manuelle avec valves Schrader et valves de purge

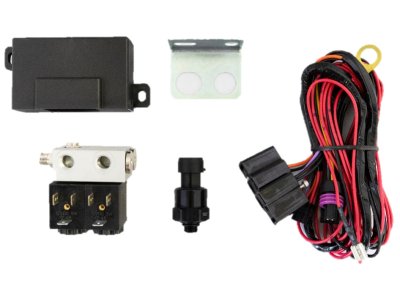

- Commande via l’application ARB avec module Air Suspension Control 0830002 et compresseur ARB

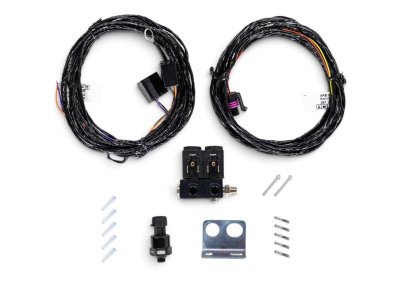

- Commande via ARB LINX avec les modules de contrôle correspondants

Le contrôle manuel ne nécessite aucun composant supplémentaire. Les configurations électroniques nécessitent des modules et un compresseur ARB additionnels.

Avantages:

- Adaptation du soutien arrière en fonction de la charge

- Conçu spécifiquement pour les lames paraboliques OME

- Utilisation possible à 0 psi

- Butée interne intégrée

- Pression réglable jusqu’à 45 psi

- Gonflage indépendant des deux côtés

- Purge indépendante des deux côtés

- Réduction de l’affaissement arrière sous charge

- Conservation du fonctionnement progressif des lames paraboliques à faible charge

- Compatible avec une commande manuelle ou électronique ARB

- Kit complet avec supports, tuyaux, raccords et protections
