Kit de montage ARB BASE Rack pour hard top Classic / Classic Plus Toyota Hilux Revo Double Cab 2016-2025

Le kit de montage ARB 17914040 est conçu pour installer une galerie ARB BASE Rack sur un hard top ARB Classic ou Classic Plus équipant le Toyota Hilux Revo Double Cab 2016-2025.

Le système utilise deux supports longitudinaux spécifiques afin d'assurer la liaison entre la galerie BASE Rack et la structure renforcée du hard top. Cette conception permet de conserver le montage bas caractéristique du système BASE Rack tout en répartissant la charge sur les renforts intérieurs du hard top plutôt que sur sa coque seule.

Caractéristiques techniques:

- Type: kit de montage pour galerie

- Galerie compatible: ARB BASE Rack

- Hard tops compatibles: ARB Classic et Classic Plus

- Carrosserie: Double Cab

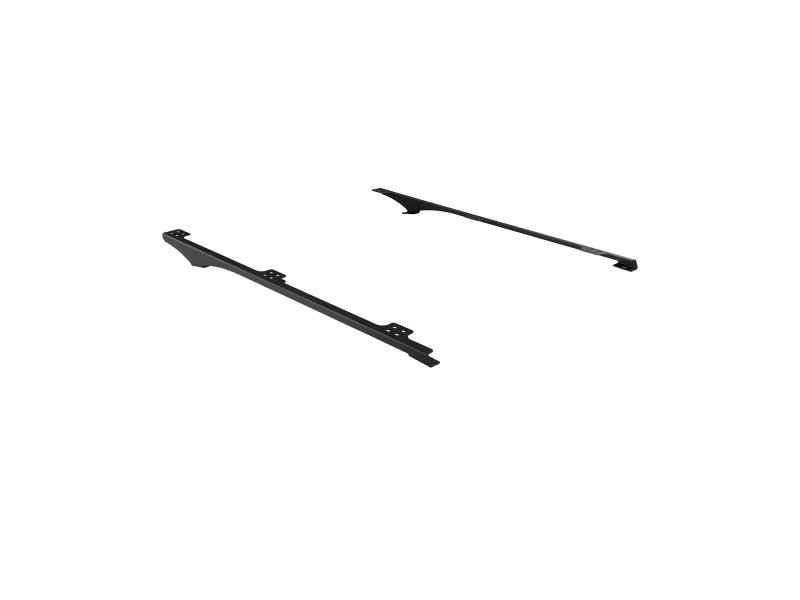

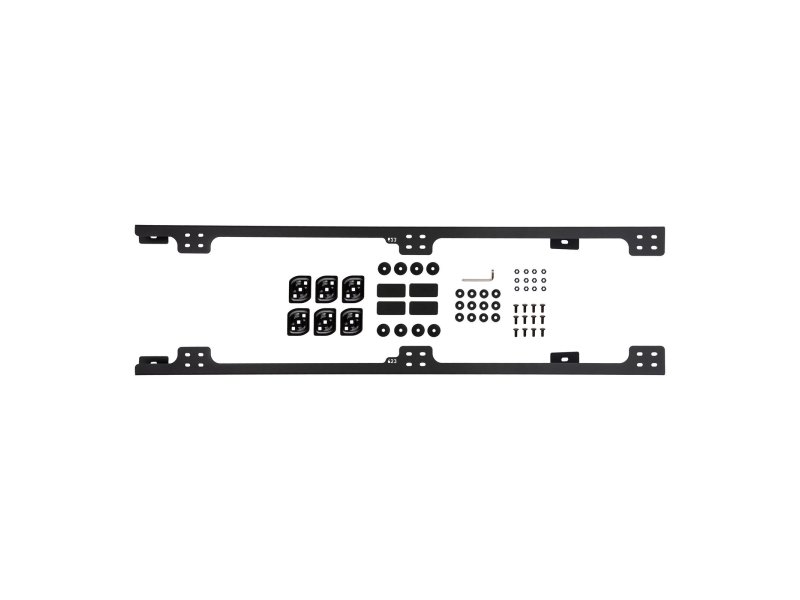

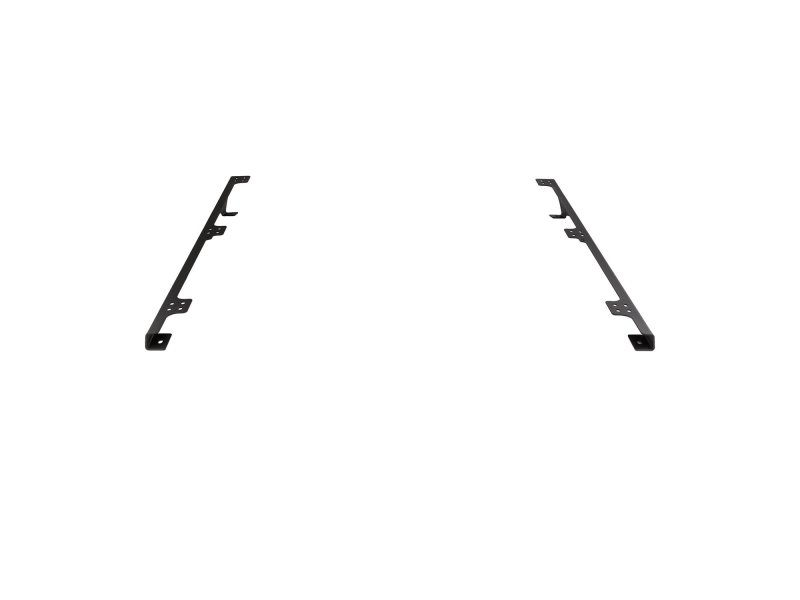

- Configuration: 2 supports longitudinaux spécifiques, droit et gauche

- Fixations et éléments d'étanchéité nécessaires au montage inclus

- Renfort intérieur du hard top requis

- Galerie BASE Rack vendue séparément

- Charge utile nette maximale avec BASE Rack et système de renfort adapté: 100 kg

Fonction et usage:

- Permet la fixation d'une galerie ARB BASE Rack sur le toit d'un hard top Classic ou Classic Plus.

- Assure la liaison entre la galerie, la coque du hard top et les renforts intérieurs.

- Répartit la charge sur la structure renforcée du hard top afin d'éviter que le poids soit supporté uniquement par la coque.

- Permet de conserver le montage bas du système ARB BASE Rack.

- Permet le transport d'équipements et l'utilisation des accessoires compatibles avec le système modulaire BASE Rack.

- Avec une galerie BASE Rack et le système de renfort intérieur approprié, la charge utile nette maximale annoncée par ARB est de 100 kg.

Installation:

- Le kit doit être utilisé avec les renforts intérieurs spécifiques du hard top. ARB précise que les renforts intérieurs doivent être installés avant la fixation définitive des supports de galerie.

- Les deux supports longitudinaux sont d'abord assemblés sur la galerie BASE Rack. L'ensemble est ensuite positionné sur le toit du hard top et aligné avec les points de fixation des renforts intérieurs.

- Les supports, la coque du hard top et les renforts intérieurs sont ensuite solidarisés par la visserie prévue.

- ARB recommande l'aide de deux personnes pour positionner la galerie sur le hard top et prévoit un contrôle d'étanchéité autour des points de fixation après montage.

Avantages:

- Compatible avec les hard tops ARB Classic et Classic Plus

- Permet l'installation d'une galerie ARB BASE Rack

- Montage bas adapté à la conception de la BASE Rack

- Répartition des charges sur la structure renforcée du hard top

- Fixation directement reliée aux renforts intérieurs

- Charge utile jusqu'à 100 kg avec le système ARB complet adapté

- Supports spécifiques droit et gauche

- Visserie et éléments d'étanchéité inclus

- Conception dédiée à l'application Toyota Hilux
